細述增量型編碼器的信號電路輸出方式

大家都知道編碼器可以分為增量型編碼器（Incremental Encoder）和絕對編碼器（Absolute Encoder），二者的主要區別在于碼盤的結構和輸出信號的形式不同。增量型編碼器輸出的是脈沖信號，而絕對編碼器輸出的是二進制的數值。對增量型編碼器而言，其輸出電路有很多類型，當使用高速計數器對編碼器的脈沖信號進行計數時，必須首先搞清楚該編碼器的輸出類型才能正確的接線并調試。今天這篇文章我們就來談?wù)勗隽啃途幋a器的輸出電路。絕對值編碼器

增量型編碼器的輸出電路包括集電極輸出（Collector Output）型、電壓輸出（Voltage Output）型、推挽輸出（Push-Pull Output）型及長線驅動輸出（Line Driver Output）型。

輸出電路的核心元器件是三極管。我們知道三極管有三個極：基極（Base）、發射極（Emitter）和集電極（Collector）。編碼器的集電極輸出電路是以三極管的發射極為公共端，信號從集電極輸出的電路。由于三極管分為PNP和NPN兩種，相應的，編碼器的集電極輸出電路也分為PNP和NPN兩種。

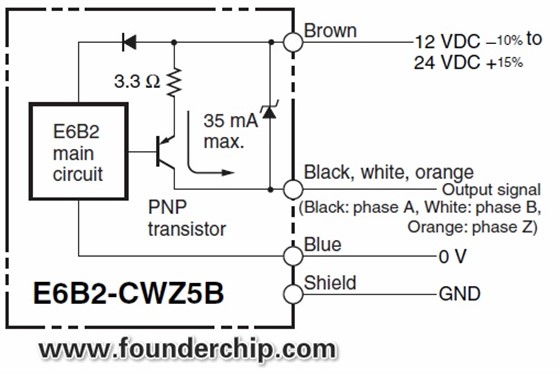

下面這張圖是歐姆龍E6B2-CWZ5B編碼器的集電極輸出電路（PNP型），可以看到編碼器的電源（+12V或+24V）通過一個3.3歐姆的電阻連接到三極管的發射極上，而脈沖信號（A/B/Z）則是從集電極進行輸出：

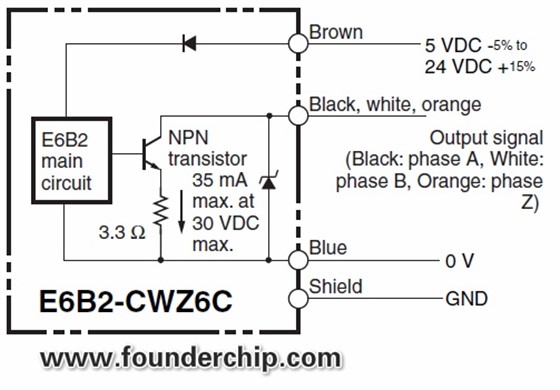

NPN型集電極輸出電路與之類似，只不過發射極（公共端）連接的是0V，如下面的E6B2-CWZ6C輸出電路：

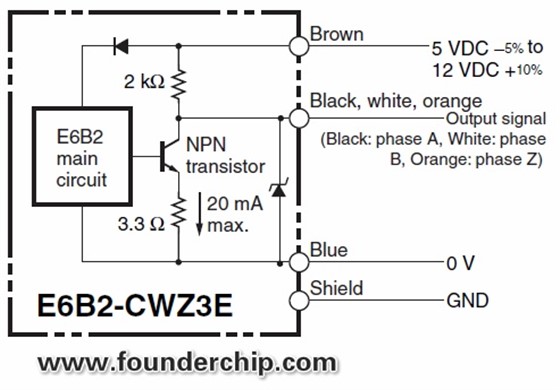

電壓輸出型是在NPN型三極管的集電極與電源之間連接一個上拉電阻，這樣集電極的輸出電壓會被鉗制在一個穩定的范圍。如下面這張圖是歐姆龍E6B2-CWZ3E的電壓輸出電路：

推挽輸出（Push-Pull Output）電路由兩個三極管組成，比如下面這張圖的T1和T2。
